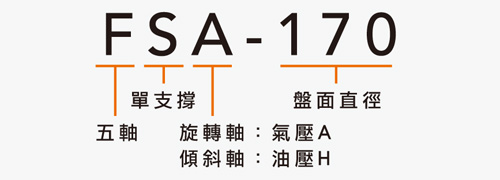

FSA-170
  • 盘面直径Ø170。

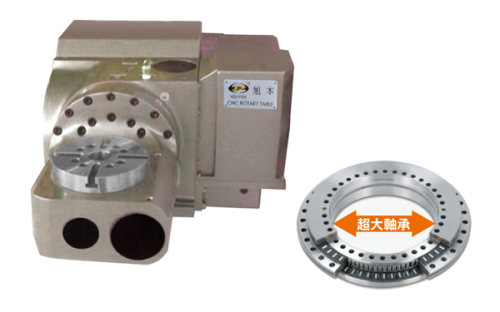

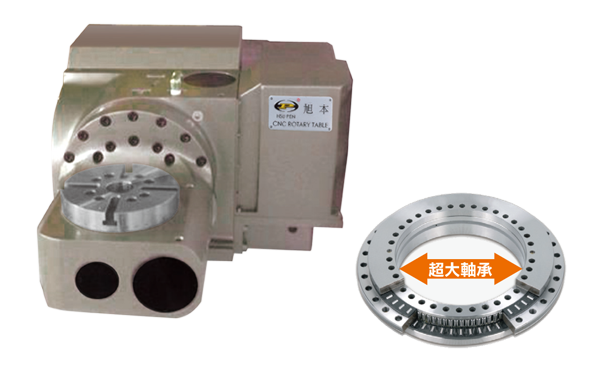

  • 采用高刚性及大孔径之径轴向轴承。
  • 倾斜轴采用心型全圆周环抱式刹车，刹车力道均衡、不偏摆；最大锁紧面积、更大锁紧力、无震动、无需刹车延时；高扭力、扎实的刚性密封结构，确保切削品质。
  • 依使用马达品牌，请附马达外型资料，方便设计规划，请来电询问。

 FSA-170 单臂五轴摇篮式分度盘

询价
规格表
型号 单位 FSA-170
盘面直径 mm Ø170
盘面中心孔直径 mm Ø40H7
中心孔贯穿直径 mm Ø40
90°垂直高度 mm 160
0°水平高度 mm 220
中心至盘面 mm 60
盘面T型槽宽度 mm 12H7
倾斜轴导键宽度 mm 18h7
最小设定角度 deg. 0.001
伺服器马达型号 马达厂牌

倾斜轴

 旋转轴(直轴)
FANUC α8i / ß12is α4i / ß8is
三菱 HF-154S HF-154S
分割精度 sec. 60 20
重复精度 sec. 8 6
锁紧扭矩 N.m 600 250
锁紧方式 kg/cm² 35(油压) 5~7(气压)
齿数比 - 1:120 1:90

盘面最大转速

(以FANUC α电机计算)

 rpm 22.2 33.3
容许负载容量 0°水平 kg 60
0°-90°在倾斜 kg 45
容许切削力
(锁紧状态)		 F N 7000
FxL N.m 油压: 350  气压: 200
FxL N.m 油压: 400  气压: 300
涡轮锁紧扭矩 N.m 600 200
可倾斜角度 deg. ±120
容许贯性 J=W.D²/8 kg.m² 0.20
转台重量(不含马达) kg 177
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。

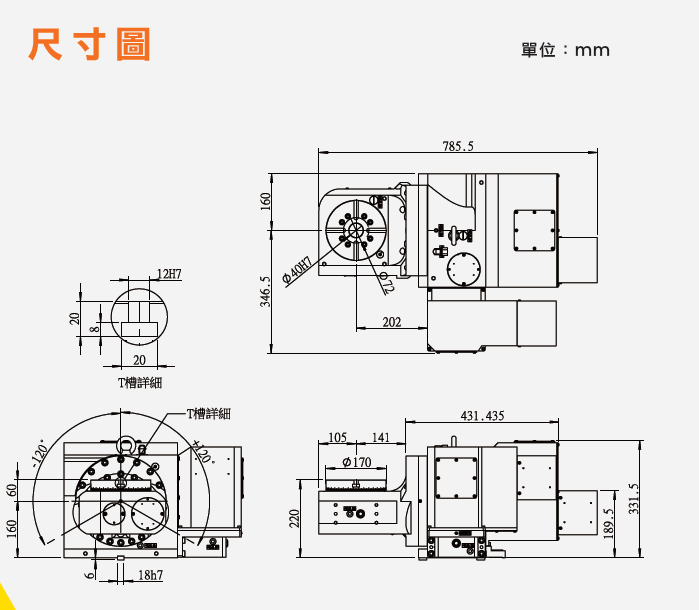

外观尺寸图
