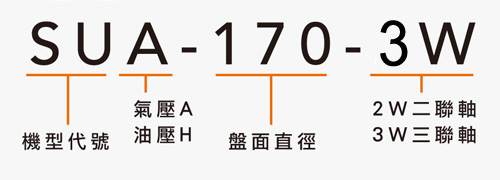

SUA-170-2W/3W
  • 盘面直径Ø170。
  • 采用高刚性及大孔径之径轴向轴承。
  • 依使用马达品牌，另有钣金高度可供选择，请来电询问。
  • 采用特殊迷宫式多片碟式刹车结构，不会产生盘面浮动现象。
  • 可依要求改为油压刹车分度盘。
  • 可依要求选配日制涡杆涡轮。
  • 大孔型设计，方便加工。高等级铸铁制造，增强负荷强度，一体贯穿式主轴，高强度耐 重切削能力及精度高之特性。

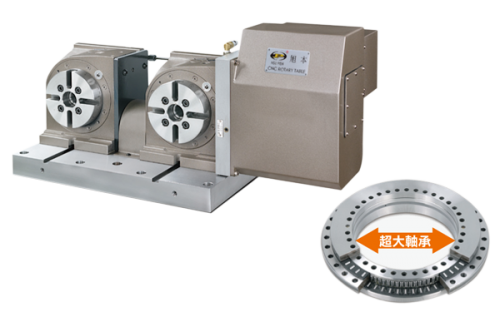

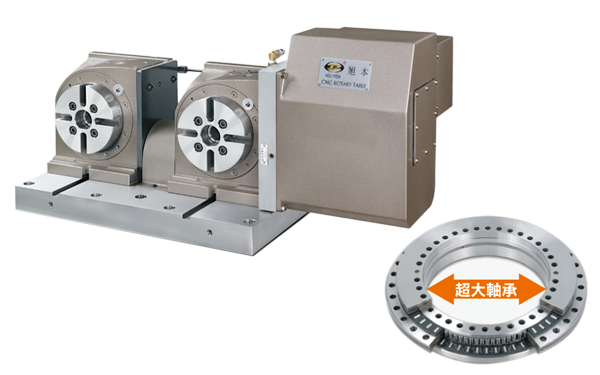

SUA-170-2W 二/三连轴分度盘
SUA-170-3W 二/三连轴分度盘



询价
规格表
型号 单位 SUA(H)-170-2W/3W
盘面直径 mm Ø170
盘面中心孔直径 mm Ø40H7
中心孔贯穿直径 mm Ø40
中心高度 (立式使用) mm 180
底部到盘面高度(卧式使用) mm 153
盘面T型槽宽度 mm 12H7
导键宽度 mm Ø18h7
最小设定角度 deg. 0.001
分割精度 sec. 20
重覆精度 sec. 4
锁紧扭矩 气压 5~7kg/cm² N.m 200
油压 20~30kg/cm² N.m 400
伺服马达型号 FANUC - α4i / ß8is
三菱 - HF-104T
齿数比 - 1 : 90
盘面最大转速 (以FANUC α电机计算) rpm 44.4
容许负载容量 立式 kg 85
卧式 kg 160
使用尾座 kg 160
容许切削力
(锁紧状态)		 F N 14500
FxL N.m 1020
FxL N.m 180
涡轮容许扭矩 N.m 170
容许贯性 J=W.D²/8 kg.m² 0.52
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。

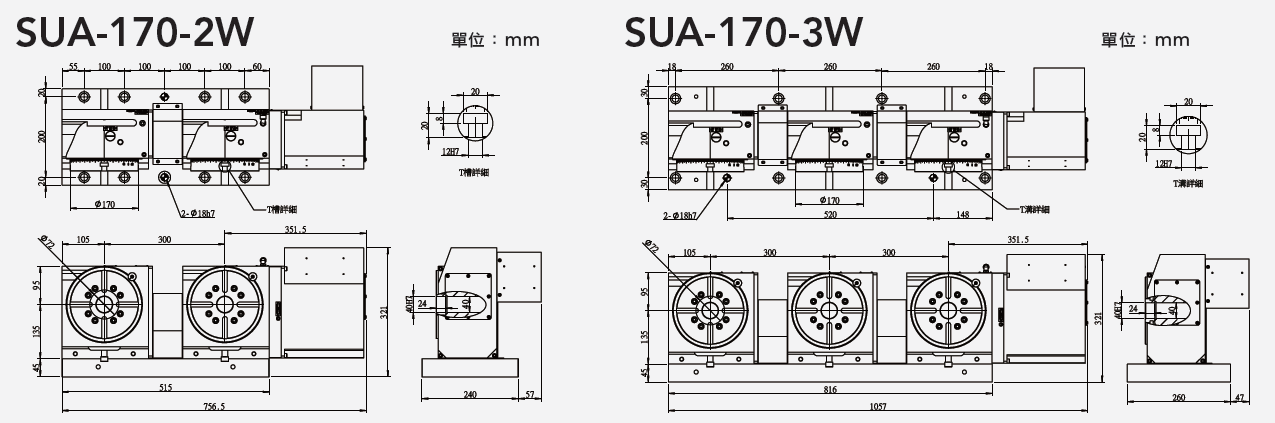

外观尺寸图
