• SUAC-125 交叉滚珠轴承分度盘
SUAC-125
  • 盘面直径Ø125。
  • 采用高刚性及大孔径交叉滚珠轴承。
  • 依使用马达品牌，另有钣金高度可供选择，请来电询问。
  • 采用特殊迷宫式多片碟式刹车结构，不会产生盘面浮动现象。
  • 大孔型设计，方便加工。高等级铸铁制造，增强负荷强度，一体贯穿式主轴，高强度耐 重切削能力及精度高之特性。

 SUAC-125 交叉滚珠轴承分度盘

询价
规格表
型号 单位 SUAC-125
盘面直径 mm Ø125
盘面中心孔直径 mm Ø25H7
中心孔贯穿直径 mm Ø25
中心高度 (立式使用) mm 110
底部到盘面高度(卧式使用) mm 138
盘面T型槽宽度 mm 12H7
导键宽度 mm 14h7
最小设定角度 deg. 0.001
分割精度 sec. 40
重覆精度 sec. 4
锁紧扭矩 气压 5~7kg/cm² N.m 80
油压 20~30kg/cm² N.m -
伺服马达型号 FANUC - α2i / ß4is
三菱 - HF-75/HF-105S
齿数比 - 1 : 48
盘面最大转速 (以FANUC α电机计算) rpm 83.3
容许负载容量 立式 kg 40
卧式 kg 90
使用尾座 kg 100
容许切削力 F N 9000
FxL N.m 400
FxL N.m 80
涡轮容许扭矩 N.m 85
容许贯性 J=W.D²/8 kg.m² 0.14
转台重量(不含马达) kg 27
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。

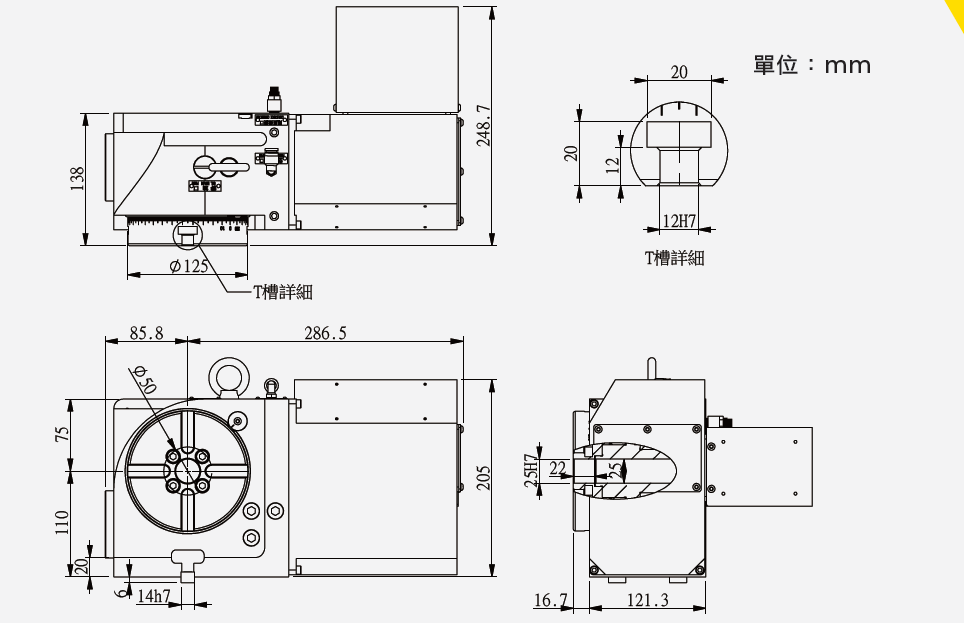

外观尺寸图
SUAC-125 交叉滚珠轴承分度盘
