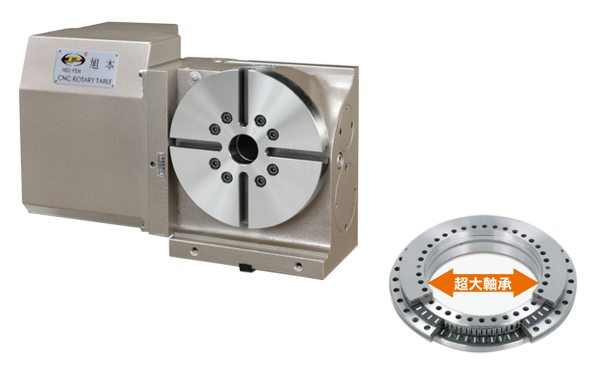

• SUA-250L 左手型气压分度盘

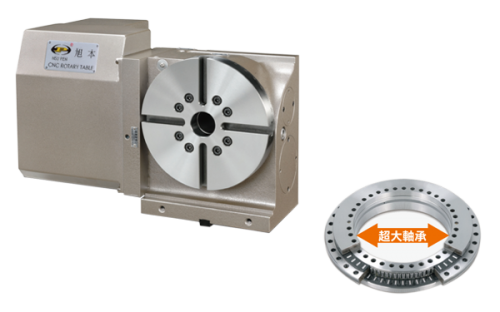

  • SUA-250L 左手型气压分度盘

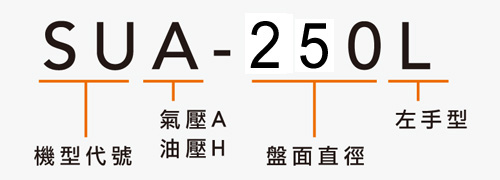

SUA-250L
  • 盘面直径Ø250。
  • 采用高刚性及大孔径之径轴向轴承。
  • 依使用马达品牌，另有钣金高度可供选择，请来电询问。
  • 采用特殊迷宫式多片碟式刹车结构，不会产生盘面浮动现象。
  • 可依要求改为油压刹车分度盘。
  • 可依要求选配日制涡杆涡轮。
  • 大孔型设计，方便加工。高等级铸铁制造，增强负荷强度，一体贯穿式主轴，高强度耐 重切削能力及精度高之特性。

 SUA-250L 左手型气压系列分度盘

询价
规格表
型号 单位 SUA-250L
盘面直径 mm Ø250
盘面中心孔直径 mm Ø40H7
中心孔贯穿直径 mm Ø40
中心高度 (立式使用) mm 160
底部到盘面高度(卧式使用) mm 153
盘面T型槽宽度 mm 12H7
底部导键宽度 mm 18h7(14h7)
最小设定角度 deg. 0.001
分割精度 sec. 20
重覆精度 sec. 4
锁紧扭矩 气压 5~7kg/cm² N.m 300
油压 20~30kg/cm² N.m 500
伺服马达型号 FANUC - α4i / ß8is
三菱 - HF-154T
齿数比 - 1 : 90
盘面最大转速 (以FANUC α电机计算) rpm 44.4
容许负载容量 立式 kg 100
卧式 kg 180
使用尾座 kg 180
容许切削力 F N 16000
FxL N.m 1120
FxL N.m 700
涡轮容许扭矩 N.m 260
容许贯性 J=W.D²/8 kg.m² 0.62
转台重量(不含马达) kg 59
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。
外观尺寸图
