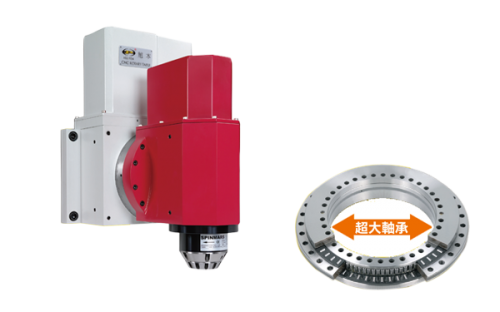

STH-255 數控分度搖擺頭
  • 採用高剛性及大孔徑之徑軸向軸承。
  • 高等級鑄鐵製造，材質堅韌、加厚本體、增強負荷強度，一體貫穿式主軸，高強度耐重切削能力及精度高之特性。
  • 採用新型全圓周環抱式剎車，剎車力道均衡，不偏擺；最大鎖緊面積，更大鎖緊力、無震動、無需剎車延時；高扭力、紮實的剛性密封結構，確保切削品質。
  • 依使用馬達品牌，另有鈑金高度可供選擇，請來電詢問。

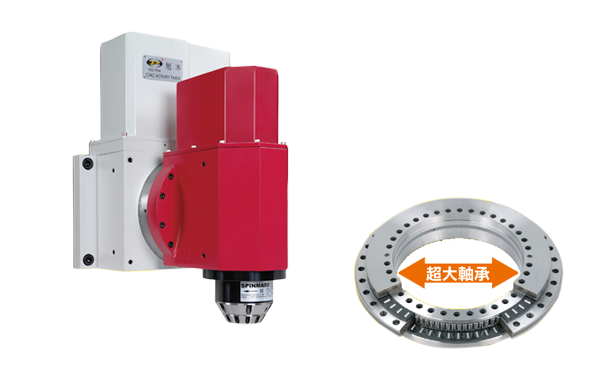

 STH-255 數控分度搖擺頭

詢價
規格表
型號 單位 STH-255
傾斜軸迴轉角度 deg. ±110
齒數比 / 1:120
導塊寬度 mm 18h7
伺服馬達型式(建議使用) 馬達廠牌 傾斜軸
FANUC α8i / ß12is
三菱 HF-154S
分度盤最大轉數 rpm 22.2
分割精度 sec. 15
重複精度 sec. 6
鎖緊扭矩 N.m 600
渦輪容許扭矩 N.m 380
可傾斜角度 deg. ±110
鎖緊方式 kg.m² 35(油壓)
最小設角角度 deg. 0.001
轉台重量(不含馬達) kg 177
*本公司保留產品規格，尺寸，設計特性變更之權利，恕不另行通知。

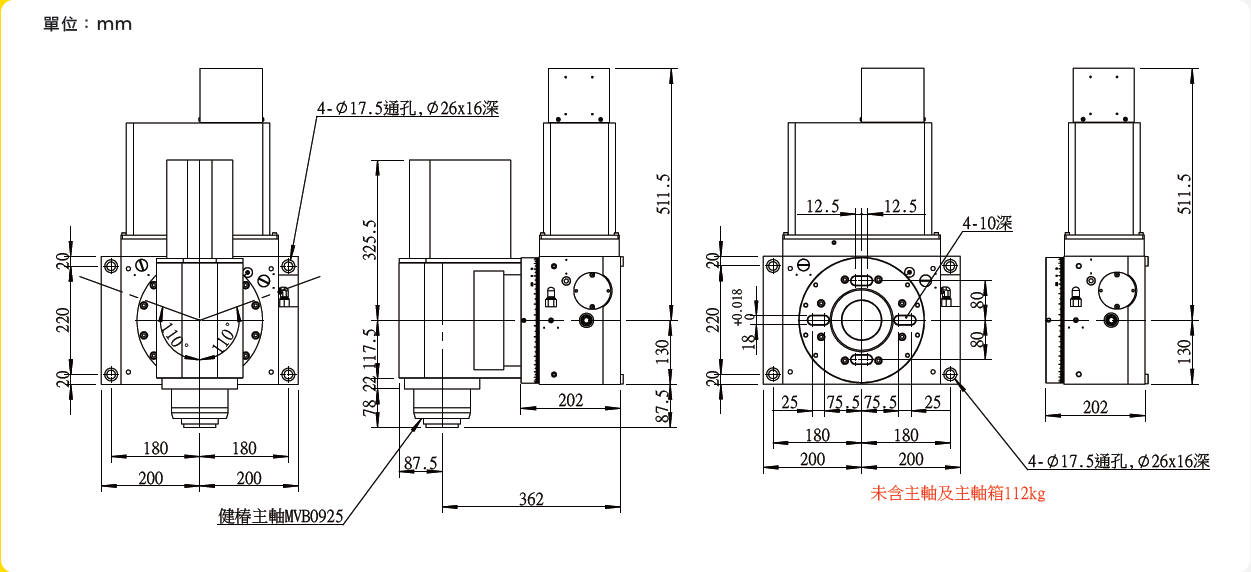

外觀尺寸圖
STH-255 數控分度搖擺頭
