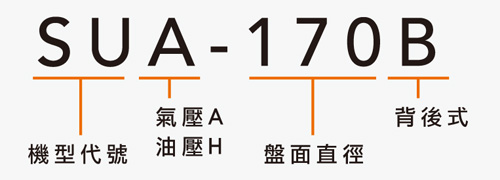

SUA-170B
  • 盤面直徑Ø170

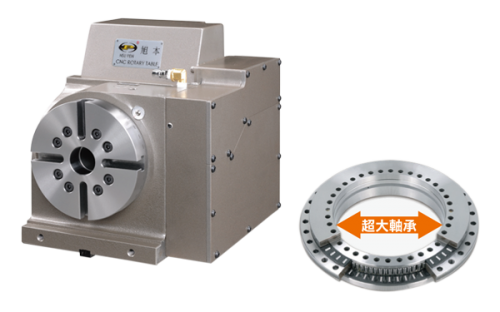

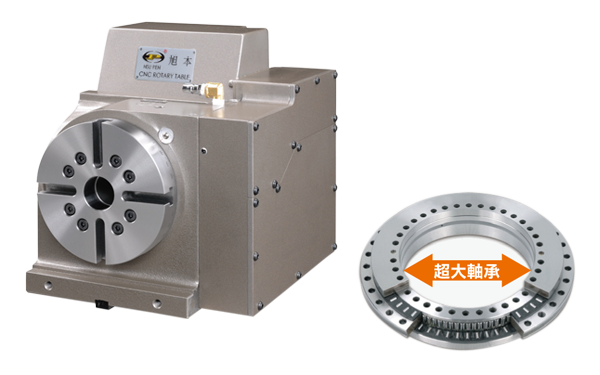

  • 採用高剛性及大孔徑之徑軸向軸承。
  • 依使用馬達品牌，另有鈑金高度可供選擇，請來電詢問。
  • 採用特殊迷宮式多片碟式剎車結構，不會產生盤面浮動現象。
  • 可依要求改為油壓剎車分度盤。
  • 可依要求選配日製渦桿渦輪。
  • 大孔型設計，方便加工。高等級鑄鐵製造，增強負荷強度，一體貫穿式主軸，高強度耐 重切削能力及精度高之特性。

 SUA-170B 後背式氣壓分度盤

詢價
規格表
型號 單位 SUA-170B
盤面直徑 mm Ø170
盤面中心孔直徑 mm Ø40H7
中心孔貫穿直徑 mm Ø40
中心高度 (立式使用) mm 135
盤面T型槽寬度 mm 12H7
底部導鍵寬度 mm 18h7(14h7)
最小設定角度 deg. 0.001
分割精度 sec. 20
重覆精度 sec. 4
鎖緊扭矩 氣壓 5~7kg/cm² N.m 200
油壓 20~30kg/cm² N.m 400
伺服馬達型號 FANUC - α4i / ß8is
三菱 - HF-104S
齒數比 - 1 : 90
盤面最大轉速 (以FANUC α電機計算) rpm 44.4
容許負載容量 立式 kg 85
臥式 kg 160
使用尾座 kg 160
容許切削力 F N 14500
FxL N.m 1020
FxL N.m 180
渦輪容許扭矩 N.m 170
容許貫性 J=W.D²/8 kg.m² 0.52
轉台重量(不含馬達) kg 60
*本公司保留產品規格，尺寸，設計特性變更之權利，恕不另行通知。

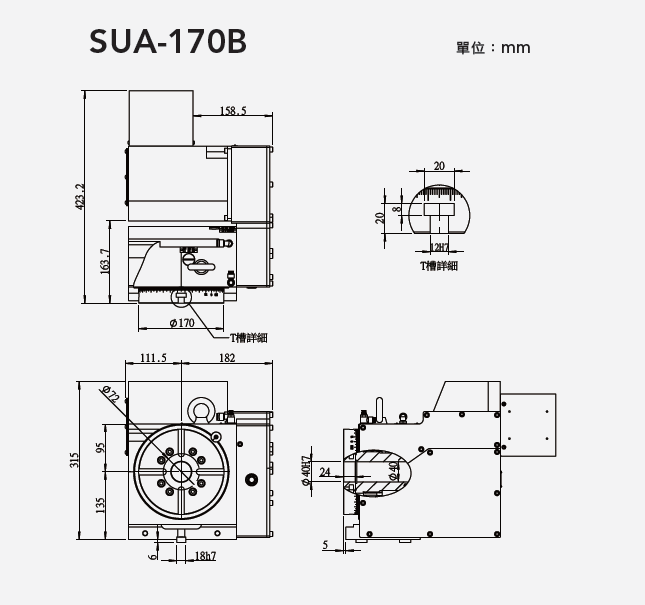

外觀尺寸圖
