SUH-800N
  • 盤面直徑Ø800。
  • 採用高剛性及大孔徑之徑軸向軸承。
  • 依使用馬達品牌，另有鈑金高度可供選擇，請來電詢問。
  • 採用新型全圓周環抱式剎車，不偏擺，無震動，無需剎車延時，確保切削品質。
  • 大孔型設計，方便加工。高等級鑄鐵製造，增強負荷強度，一體貫穿式主軸，高強度耐 重切削能力及精度高之特性。

 SUH-800N 油壓分度盤

詢價
規格表
型號 單位 SUH-800
盤面直徑 mm Ø800
盤面中心孔直徑 mm Ø280H7
中心孔貫穿直徑 mm 大孔徑Ø280
中心高度 (立式使用) mm 480
底部到盤面高度(臥式使用) mm 345
盤面T型槽寬度 mm 18H7
導鍵寬度 mm 22h7
最小設定角度 deg. 0.001
分割精度 sec. 15
重覆精度 sec. 4
鎖緊方式 油壓 kg/cm² 35
鎖緊扭矩 N.m 6000
伺服馬達型號 FANUC - α22i
三菱 - HF-354S
齒數比 - 1 : 180
盤面最大轉速 (以FANUC α電機計算) rpm 16.6
容許負載容量 立式 kg 1050
臥式 kg 2000
使用尾座 kg 2000
容許切削力 F N 50000
FxL N.m 10000
FxL N.m 5200
渦輪容許扭矩 N.m 5000
容許貫性 J=W.D²/8 kg.m² 122
轉台重量(不含馬達) kg 1102
*本公司保留產品規格，尺寸，設計特性變更之權利，恕不另行通知。

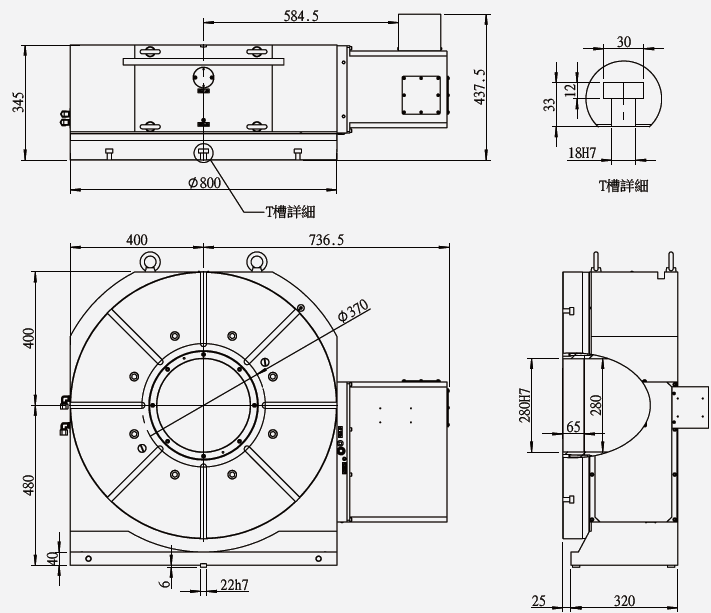

外觀尺寸圖
