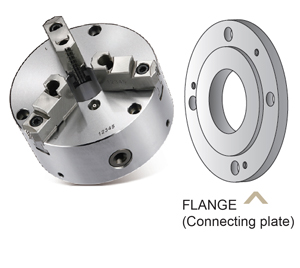

三爪手動チャック

三爪手動チャック

仕様

適用ロータリーテーブルチャック種類内径グリップ範囲
(正爪)		外径グリップ範囲
(逆爪)		チャック厚みフランジディスク厚み
SUA-125SUA-170/210/250SUH-255SUH-320/400SUH-500/630
SUA-125 SC-4 Ø3~Ø90 Ø32~Ø84 58 16
SC-5 Ø3~Ø110 Ø35~Ø100 60 16
SUA-170 SK-6 Ø8~Ø160 Ø55~Ø150 66   16
SUA-210 SK-7 Ø8~Ø180 Ø62~Ø170 76   14 20
SUA-250 SK-8 Ø8~Ø180 Ø62~Ø170 76   14 20 25
SUH-255 SK-9 Ø11~Ø220 Ø70~Ø210 84     20 25
SUH-320 SK-10 Ø12~Ø260 Ø80~Ø250 86     20 25
SUH-400 SK-12 Ø15~Ø300 Ø90~Ø290 96       25
SUH-500 SK-12 Ø15~Ø300 Ø90~Ø290 96       25
SUH-630 SK-16 Ø30~Ø400 Ø110~Ø380 122         28

*規格、寸法、設計は予告なく変更することがあります。
