金型押え板

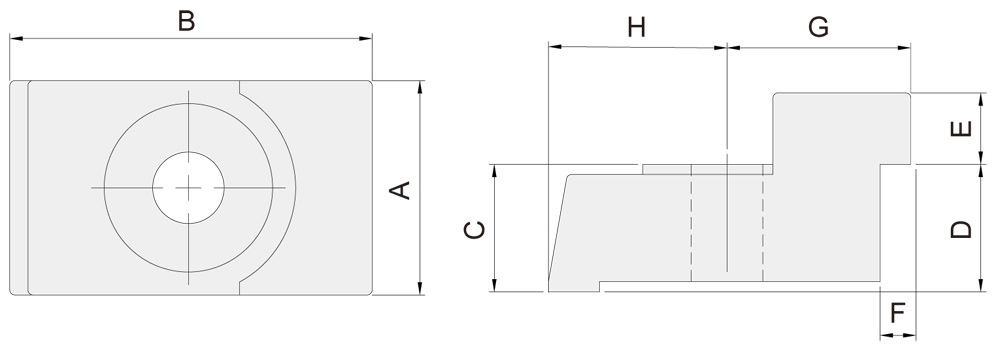

標準押え板寸法表

モデル番号/寸法	A	B	C	D	E	F	G	H
SUA-125	42	65	22	20	13	11	43	22
SUA-170	42	83.5	23	25	15	13.5	48.5	35
SUA-210	42	83.5	23	25	15	13.5	48.5	35
SUA-250	42	83.5	23	25	15	13.5	48.5	35
SUH-255	42	83.5	23	25	15	13.5	48.5	35
SUH-320	47	87	26	35	17.5	14	50.5	36.5
SUH-400	47	87	26	35	17.5	14	50.5	36.5
SUH-500	60	63	-	40	18	18	33	30
SUH-630	60	63	-	40	18	18	33	30

*以上は標準タイプであり、カスタマイズ製造の相談も承ります。
