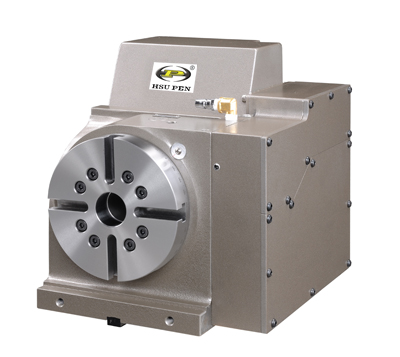

SUA-170

  • SUA-170 エアーディスクブレーキ
  • SUA-170 エアーディスクブレーキ
Item NO.: SUA-170
問い合わせ
前
次
リストに戻ります
シェア
  • テーブル直径Ø170
  • 高剛性で穴径の大きいラジアル軸受
  • 使用モーターによって板金高さのオプションを承ります。

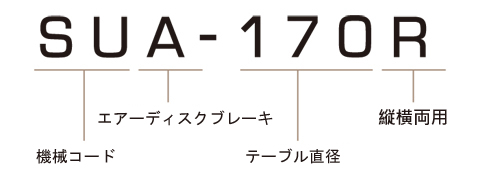

SUA-170 モデル番号説明

モデル番号単位SUA-170
テーブル直径 mm Ø170
テーブル中心穴直径 mm Ø40H7
テーブル貫通穴径 mm Ø40
センター高さ（縦使用時） mm 135
テーブル高さ（横使用時） mm 153
テーブルT溝幅 mm 12H7
底部ガイドブロック幅 mm 18h7
最小設定角度 deg. 0.001
クランプ圧力（エアー圧） kg/cm² 5 ~ 7
クランプトルク kg-m 20
サーボモーター FANUC キー付テーパー軸 α4i / ß8is
三菱 テーパー軸(台湾) / ストレート軸(中国) HF-54 /104
減速比 - 1 : 90
テーブル最大回転速度 (FANUC αで計算) rpm 44.4
許容ワーク慣性容量 (横使用時) kg.cm.sec² 5.4
許容積載ワーク質量 縦使用 kg 85
心押し台使用 kg 160
横使用 kg 160
許容負荷
（クランプ時）		 F kgf 1450
F x L kgf.m 100
F x L kgf.m 20
許容切削トルク kg.m 18
製品質量（モーターを含まない） kg 50

SUA-170 外観寸法図
