五軸クレードル型ロータリーテーブル
>
FSA-one-arm 5軸クレードル
> FSA-170
FSA-170
Item NO.: FSA-170
問い合わせ
リストに戻ります
シェア
特徴

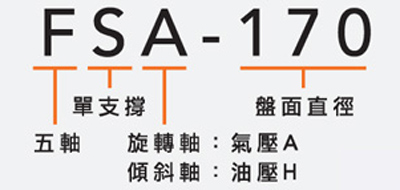

モデル番号説明
仕様

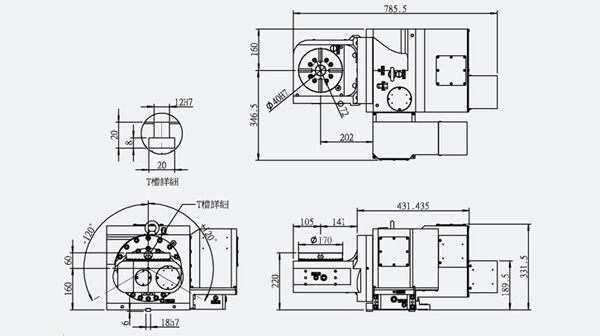

外観寸法図
ディスク直径Ø170。

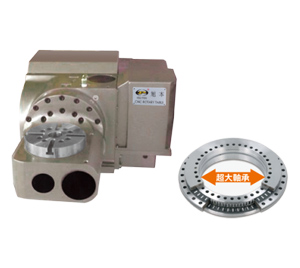

高剛性大径ラジアルシャフトベアリングの使用。
ブレーキの周りにハート型の完全な円、ブレーキ力のバランス、バイアスではない軸を傾斜させ、最大ロック面積、大きなロック力、振動なし、ブレーキ遅延なし、高トルク、剛性シール構造により切断品質を保証します。
モーターブランドを使用することにより、モーターの概要情報を添付して、設計と計画を容易にするために、電話してください。
仕様
ディスクの直径
mm
Ø170
センターホール径ディスク
mm
Ø40H7
中心穴は直径を貫通している
mm
Ø40
90°の垂直高さ
mm
160
水平高さ0°
mm
220
ディスクの中心
mm
60
ディスクのTスロットの幅
mm
12H7
チルト軸ガイドキー幅
mm
18h7
最小設定角度
deg.
0.001
サーバーモーターモデル
モーターブランド
傾斜軸
回転軸(直線軸)
FANUC
α8i / ß12is
α4i / ß8is
三菱
HF-154S
HF-154S
セグメンテーションの精度
sec.
60
20
繰り返し精度
sec.
8
6
締め付けトルク
N.m
600
250
ロック方法
kg/cm²
35(油圧)
5~7(圧力)
ギヤ比
-
1:120
1:90
最大ディスク速度(FANUCαモータ計算)
rpm
22.2
33.3
許容負荷容量
0°レベル
kg
60
ティルトで0°〜90°
kg
45
切断力を許す
(ロック状態)
F
N
7000
FxL
N.m
油圧: 350 圧力: 200
FxL
N.m
油圧: 400 圧力: 300
タービンロッキングトルク
N.m
600
200
傾けることができる
deg.
±120
許容度
J=W.D²/8
kg.m²
0.20
ターンテーブル重量(モーターを除く)
kg
177
