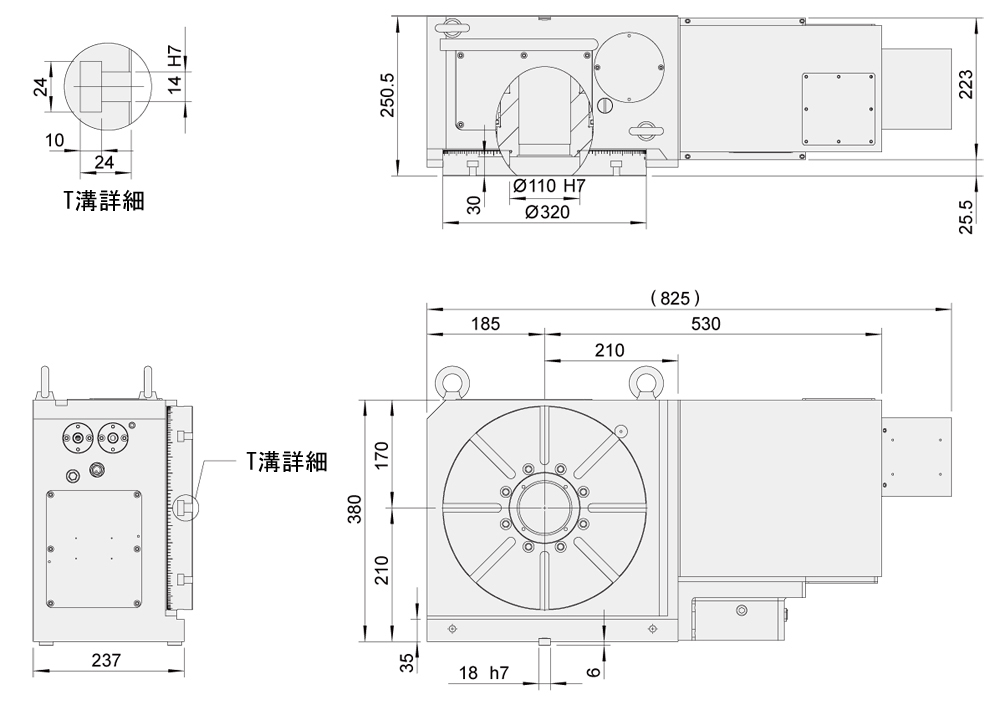

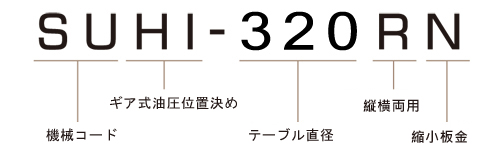

モデル番号 | 単位 | SUHI-320 |
テーブル直径 |
mm |
Ø320 |
テーブル中心穴直径 |
mm |
Ø110H7 |
テーブル貫通穴径 |
mm |
Ø80 |
センター高さ(縦使用時) |
mm |
210 |
テーブル高さ(横使用時) |
mm |
250.5 |
テーブルT溝幅 |
mm |
14H7 |
底部ガイドブロック幅 |
mm |
18h7 |
最小設定角度 |
deg. |
1° or 5° |
クランプ圧力(エアー圧) |
kg/cm² |
35 |
クランプトルク |
kg-m |
400 |
サーボモーター |
FANUC |
キー付テーパー軸 |
α12i / ß22is |
三菱 |
テーパー軸(台湾) / ストレート軸(中国) |
HF-204 |
減速比 |
- |
1 : 120 |
テーブル最大回転速度 (FANUC αで計算) |
rpm |
25 |
許容ワーク慣性容量 (横使用時) |
kg.cm.sec² |
44.8 |
許容積載ワーク質量 |
縦使用 |
kg |
175 |
心押し台使用 |
kg |
400 |
横使用 |
kg |
350 |
許容負荷 (クランプ時) |
F |
kgf |
2000 |
F x L |
kgf.m |
250 |
F x L |
kgf.m |
400 |
許容切削トルク |
kg.m |
80 |
製品質量(モーターを含まない) |
kg |
205 |
*規格、寸法、設計は予告なく変更することがあります。
