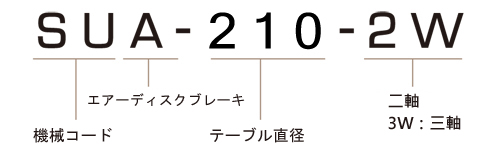

| モデル番号 | 単位 | SUA-210-2W |
|---|
| テーブル直径 |
mm |
Ø210 |
| テーブル中心穴直径 |
mm |
Ø40H7 |
| テーブル貫通穴径 |
mm |
Ø40 |
| センター高さ（縦使用時） |
mm |
160 |
| テーブル高さ（横使用時） |
mm |
153 |
| テーブルT溝幅 |
mm |
12H7 |
| 底部ガイドブロック幅 |
mm |
18h7 |
| 最小設定角度 |
deg. |
0.001 |
| クランプ圧力（エアー圧） |
kg/cm² |
5 ~ 7 |
| クランプトルク |
kg-m |
20 |
| サーボモーター |
FANUC |
キー付テーパー軸 |
α8i / ß12is |
| 三菱 |
テーパー軸(台湾) / ストレート軸(中国) |
HF-104 /154 |
| 減速比 |
- |
1 : 90 |
| テーブル最大回転速度 (FANUC αで計算) |
rpm |
44.4 |
| 許容ワーク慣性容量 (横使用時) |
kg.cm.sec² |
8.3 |
| 許容積載ワーク質量 |
縦使用 |
kg |
85 |
| 心押し台使用 |
kg |
160 |
| 横使用 |
kg |
160 |
許容負荷
（クランプ時 |
F |
kgf |
1450 |
| F x L |
kgf.m |
100 |
| F x L |
kgf.m |
20 |
| 許容切削トルク |
kg.m |
18 |
*規格、寸法、設計は予告なく変更することがあります。
