SUA-250-2W

  • SUA-250-2W 二 / 三軸エアーディスクブレーキ
  • テーブル直径Ø250
  • 高剛性で穴径の大きいラジアル軸受
  • 使用モーターによって板金高さのオプションを承ります。

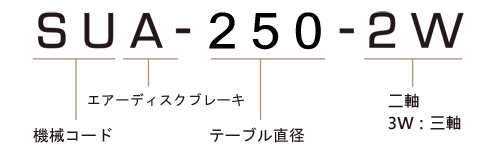

SUA-250-2W モデル番号説明

モデル番号単位SUA-250-2W
テーブル直径 mm Ø250
テーブル中心穴直径 mm Ø40H7
テーブル貫通穴径 mm Ø40
センター高さ(縦使用時) mm 160
テーブル高さ(横使用時) mm 153
テーブルT溝幅 mm 12H7
底部ガイドブロック幅 mm 18h7
最小設定角度 deg. 0.001
クランプ圧力(エアー圧) kg/cm² 5 ~ 7
クランプトルク kg-m 20
サーボモーター FANUC キー付テーパー軸 α8i / ß12is
三菱 テーパー軸(台湾) / ストレート軸(中国) HF-104 /154
減速比 - 1 : 90
テーブル最大回転速度 (FANUC αで計算) rpm 44.4
許容ワーク慣性容量 (横使用時) kg.cm.sec² 8.3
許容積載ワーク質量 縦使用 kg 85
心押し台使用 kg 160
横使用 kg 160
許容負荷
(クランプ時)
F kgf 1450
F x L kgf.m 100
F x L kgf.m 20
許容切削トルク kg.m 18

*規格、寸法、設計は予告なく変更することがあります。

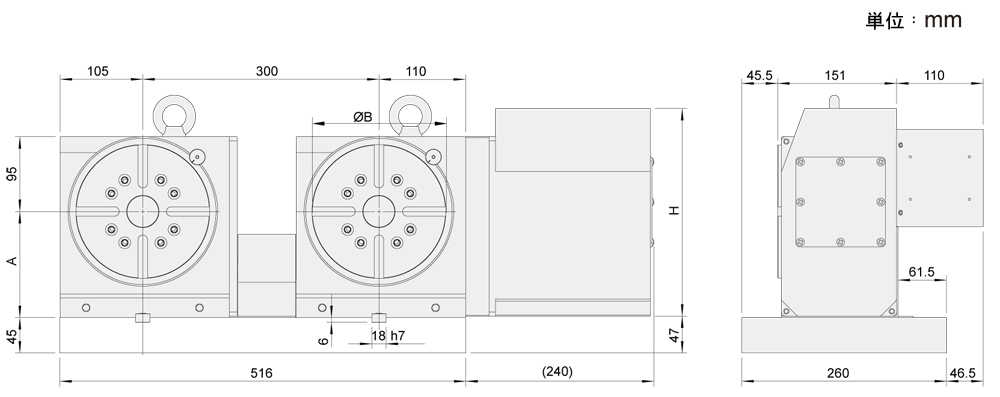

SUA-250-2W 外観寸法図
