FEH-255

  • FEH-255 油圧ブレーキ
  • FEH-255 油圧ブレーキ
Item NO.: FEH-255
問い合わせ
次
リストに戻ります
シェア

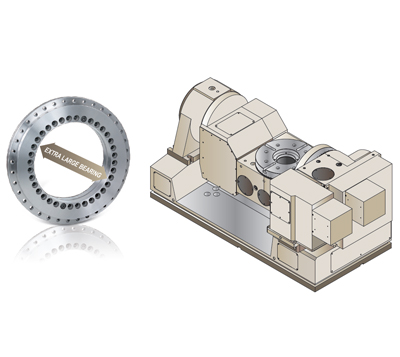

  • テーブル直径Ø255
  • 高剛性で穴直径の大きいラジアル軸受

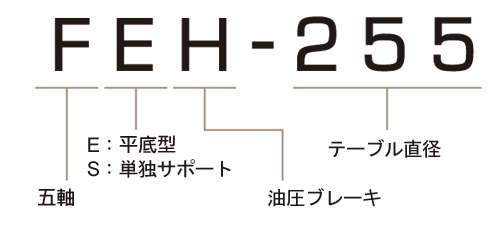

FEH-255 モデル番号説明

仕様
ロータリー直径r Ø255
ロータリー穴径 Ø80H7
基準ガイドブロック幅 18h7
テーブル高さ（横使用時 330
テーブルT溝幅 12H7
サーボモーターオプション   回転軸 傾斜軸
FANUC α4i
三菱 HF-104
減速比   1:90 1:120
テーブル最大回転速度   22.2 16.6
許容負荷 水平 100kg
傾斜 (0°90°) 75kg
割出精度   15” 50”
復元精度   6” 8”
傾斜角 +30~-120
クランプトルク M+197CD   70kg.m.
許容切削トルク M+18BE9   25kg.m

FEH-255 外観寸法図
