> FEH-400
FEH-400
Item NO.: FEH-400
問い合わせ
前
リストに戻ります
シェア
特徴

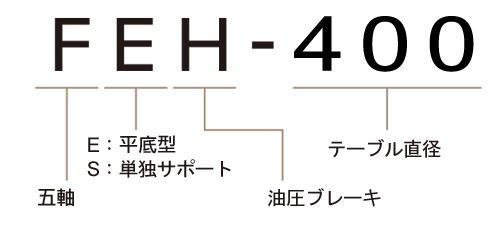

モデル番号説明
仕様

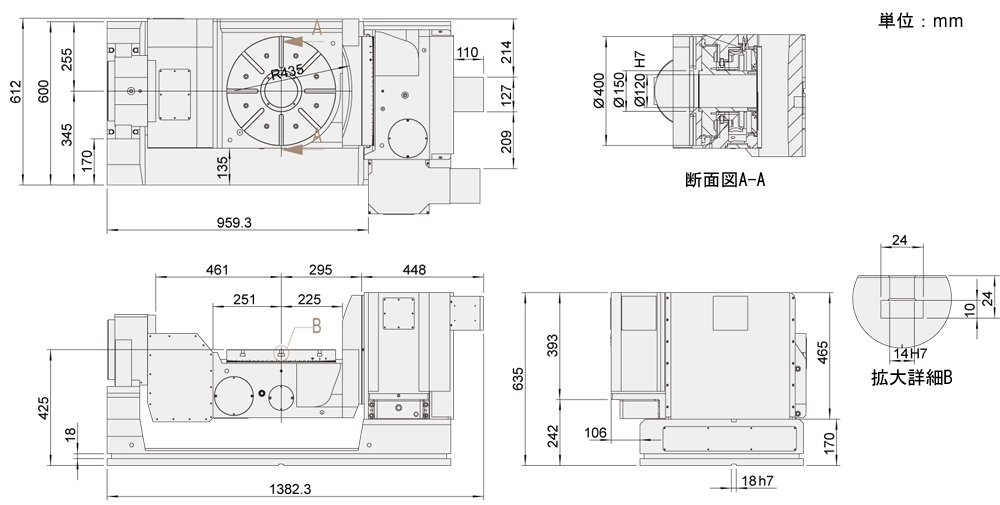

外観寸法図
テーブル直径Ø400
高剛性で穴直径の大きいラジアル軸受
仕様
ロータリー直径r
Ø400
ロータリー穴径
Ø120H7
基準ガイドブロック幅
18h7
テーブル高さ(横使用時
425
テーブルT溝幅
14H7
サーボモーターオプション
回転軸
傾斜軸
FANUC
α12i
三菱
HF-204
減速比
1:120
1:150
テーブル最大回転速度
16.6
11.1
許容負荷
水平
200kg
傾斜 (0°90°)
150kg
割出精度
15”
50”
復元精度
6”
8”
傾斜角
+30~-120
クランプトルク M+197CD
118kg.m.
許容切削トルク M+18BE9
30kg.m
