SUHC-255

  • SUHC-255 ギア式油圧位置決め（非CNC）
  • SUHC-255 ギア式油圧位置決め（非CNC）
Item NO.: SUHC-255
問い合わせ
次
リストに戻ります
シェア
  • テーブル直径Ø255
  • 分割数2, 3, 4, 6, 8, 12等分

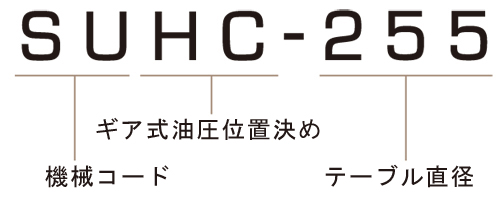

SUHC-255 モデル番号説明

仕様
テーブル直径 Ø255
総高度 縦使用時 408mm
横使用時 180mm
テーブル穴径 Ø30H7
固定割出数等分 カスタマイズ可能
テーブル直径 42kg-m
許容積載ワーク質量 縦使用時 110kg
横使用時 200kg
許容ワークイナーシャ 35kg-m
クランプ圧力 1400kg
油圧圧力 35bar
テーブル回転のぶれ 0.02mm
上下平面平行度 0.03mm
テーブル面平坦度 0.03mm
トルク方向 CW & CCW
正味重量 65kg



A / モデル番号SUHC-255
2 分度 543
3 分度 427
4 分度 367
6 分度 338.2
8 分度 323.8
12 分度 309.4

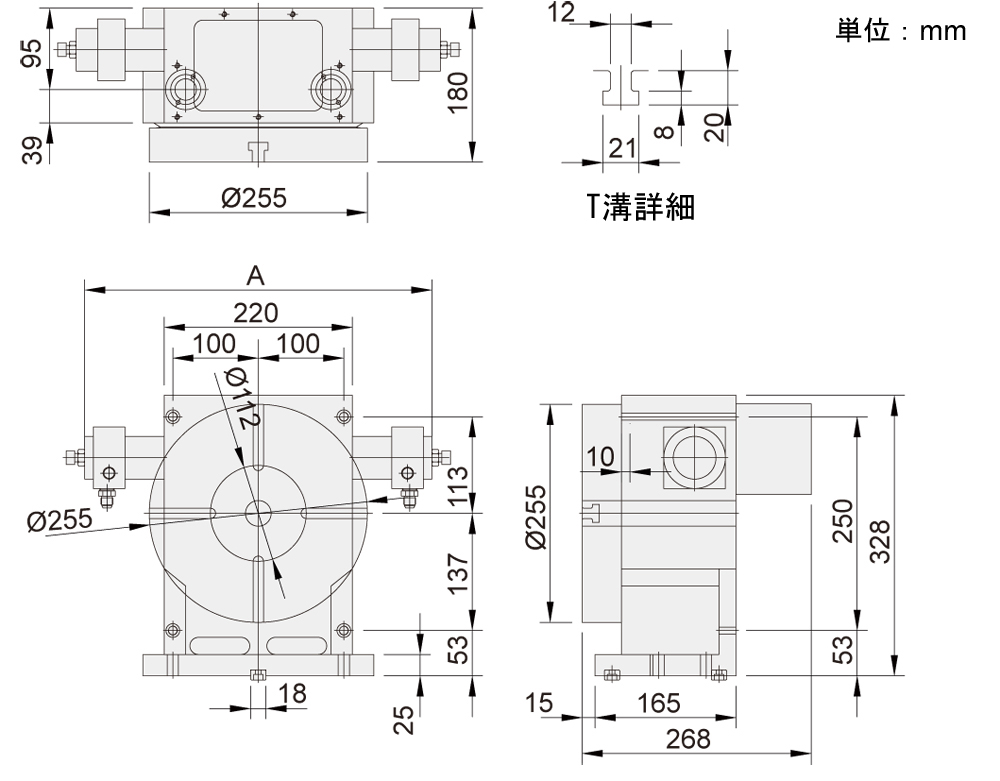

SUHC-255 外観寸法図
