SUHC-350

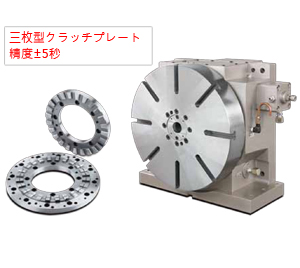

  • SUHC-350 ギア式油圧位置決め（非CNC）
  • SUHC-350 ギア式油圧位置決め（非CNC）
Item NO.: SUHC-350
問い合わせ
前
リストに戻ります
シェア
  • テーブル直径Ø350
  • 分割数2, 3, 4, 6, 8, 12,24等分

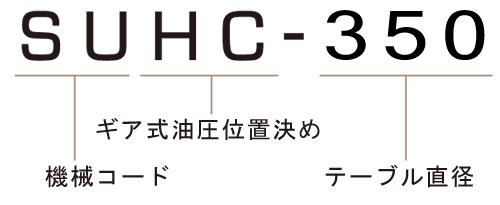

SUHC-350 モデル番号説明

仕様
テーブル直径 Ø350
総高度 縦使用時 465mm
横使用時 220mm
テーブル穴径 Ø30H7
固定割出数等分 カスタマイズ可能
テーブル直径 60kg-m
許容積載ワーク質量 縦使用時 200kg
横使用時 400kg
許容ワークイナーシャ 90kg-m
クランプ圧力 1600kg
油圧圧力 35bar
テーブル回転のぶれ 0.02mm
上下平面平行度 0.03mm
テーブル面平坦度 0.03mm
トルク方向 CW & CCW
正味重量 130kg



A / モデル番号SUHC-350
2 分度 706
3 分度 560
4 分度 486
6 分度 486
8 分度 486
12 分度 486
24 分度 486

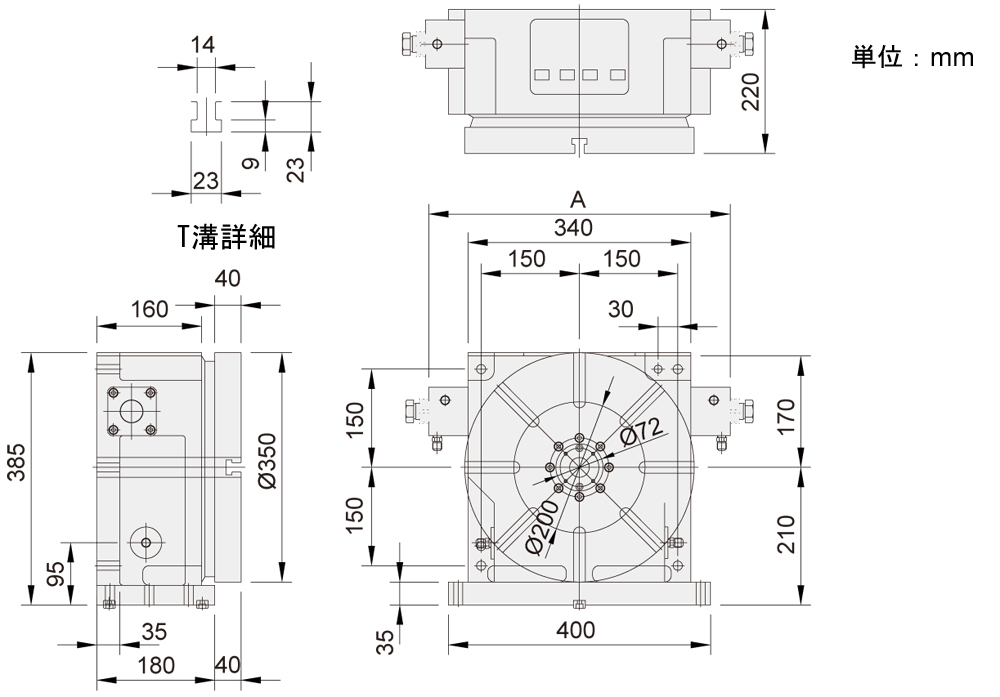

SUHC-350 外観寸法図
